Гидрораспределитель ЕК-12, ЕК-14 (ГР-520)

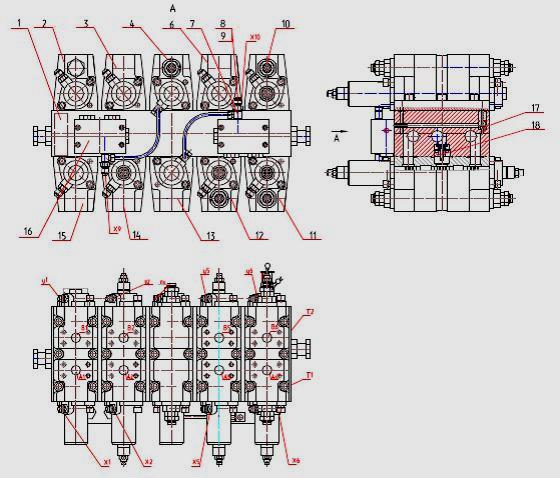

Рис. 1. Гидрораспределитель ЕК-12, ЕК-14 (ГР-520)

1 - плита; 4, 13 - напорно-сливные секции; 2, 3, 6, 10, 11, 12, 14, 15 - рабочие секции; 7 - штуцер; 8 - болт; 9 - шайба; 16 - пристыкованный блок клапанов “ИЛИ”; 17 - вмонтированный клапан “ИЛИ”; 18 - обратный клапан.

На экскаваторе ЕК-12, ЕК-14 установлен 10-ти золотниковый гидрораспределитель ГР-520 (рис. 1), состоящий из общей плиты 1, на которую монтируются 10 секций. Из них: две центральные секции - напорно-сливные (4, 13), восемь секций - рабочие (2,3,6,10,11,12,14,15).

В корпусе плиты 1 предусмотрены коммутационные силовые линии и линии гидроуправления с вмонтированными 17 и пристыкованными 16 клапанами «ИЛИ», обеспечивающими управление золотниками. Через плиту также осуществляется слив рабочей жидкости от исполнительных гидромоторов.

В напорном канале в плите в местах подвода жидкости к рабочим секциям стрелы, рукояти, ковша и поворота платформы встроены обратные клапаны 18 (рис. 1), которые препятствуют обратному потоку рабочей жидкости при включении и под действием реактивной нагрузки.

Напорно-сливные секции гидрораспределителя ЕК-12, ЕК-14 (ГР-520) предназначены для подвода рабочей жидкости от 2-х регулируемых насосов насосной установки к напорным каналам в плите.

На схеме гидрораспределителя ЕК-12, ЕК-14 (ГР-520) (рис. 2) вмонтированные в плиту клапаны «ИЛИ» обозначены звездочкой.

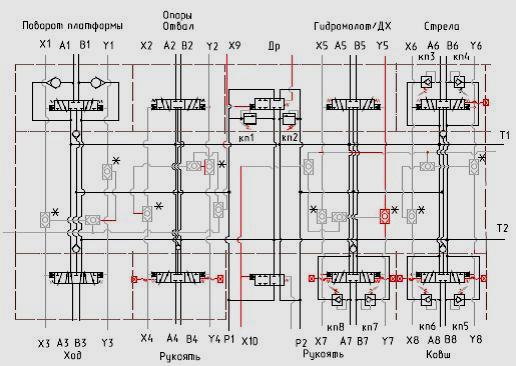

Рис. 2. Схема гидравлическая гидрораспределителя ЕК-12, ЕК-14 (ГР-520)

Р - подвод, А и В - отводы, X и Y – линии управления, Т – слив, Др – дренаж.

Рис. 3. Клапан «ИЛИ»

1 - корпус; 2, 5 - кольца; 3, 6 - втулка; 4 - заглушка; 7 - шарик; 8 - шайба; 9 - штуцер.

Каждая из напорно-сливных секций состоит из корпусов 1 (рис. 36), двухпозиционного золотника 2, регулировочной 3 и возвратной 4 пружин и двух крышек 5 и 6. В отверстие одной крышки подводится давление управления, а другая соединена со сливом. В корпус одной из напорно-сливных секций установлены предохранительные клапаны 10 и 11 (рис. 3) непрямого действия, предназначенные для ограничения давления в насосе от исполнительных механизмов.

Рабочие секции предназначены для направления одного или двух потоков рабочей жидкости к исполнительным органам.

Рабочие секции состоят из чугунных корпусов 14, 17 и 18 (рис. 4), трехпозиционных золотников 15 и 16, пружин 3 и 4, крышек 5 и 6.

Конструкция золотника 15 в секции механизма хода обеспечивает в нейтральной позиции соединение рабочих отводов со сливом, в остальных рабочих секциях в нейтральной позиции золотника 16 рабочие отводы заперты.

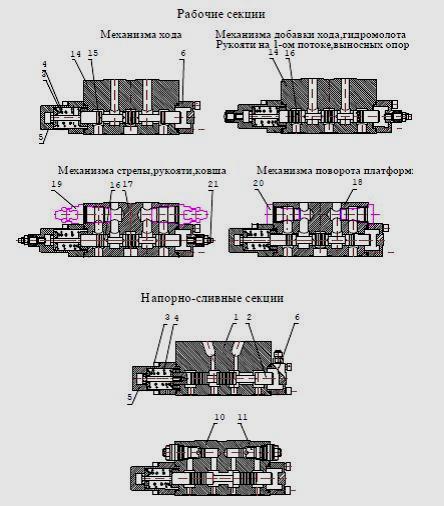

Рис. 4. Секции гидрораспределителя ЕК-12, ЕК-14 (ГР-520)

1, 14, 17, 18 - корпус; 2, 15, 16 - золотники; 3, 4 - пружины; 5, 6 - крышки; 10, 11 - предохранительные клапаны; 19 - предохранительно-подпиточный клапан; 20 - подпиточный клапан; 21 - ограничитель хода золотника.

Конструкция предохранительного клапана показана на рис. 5.

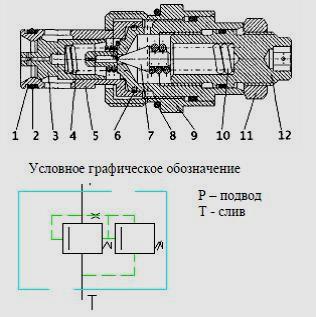

Рис. 5. Клапан предохранительный

1 - кольцо защитное; 2, 8 - кольцо резиновое; 3, 7 - клапан; 4, 10 - пружина; 5, 9 - втулка; 6 - кольцо; 11 - гайка; 12 - винт регулировочный.

Возврат золотников в нейтральную позицию осуществляется двумя пружинами 3 и 4, размещенными в длинной крышке. Внешняя пружина служит для установки золотника точно в нейтральную позицию, внутренняя (пропорциональная) при нейтральной позиции золотника имеет осевой зазор 3 мм.

В секциях стрелы, рукояти и ковша установлены предохранительно-подпиточные клапаны 19, а в секциях механизма поворота платформы - подпиточные клапаны 20. Конструкции предохранительно-подпиточного и подпиточного клапанов показаны на рис. 6.

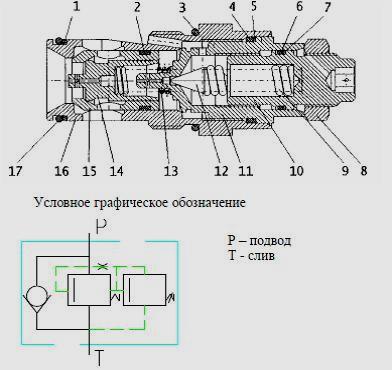

Рис. 6. Клапан предохранительно-подпиточный

1, 5, 7 - кольцо защитное; 2 - кольцо;  3, 4, 6, 17 - кольцо резиновое; 8 - гайка; 9, 13 - пружина; 10 - винт регулировочный; 11, 16 - втулка; 12, 14, 15 - клапан.

В крышках рабочих секций стрелы, рукояти и ковша установлены ограничители хода золотника 21, с помощью которых можно изменять проходное сечение магистрали, а, следовательно, можно регулировать скорость движения рабочих органов.

Регулировка  скорости подворота рукояти ограничителями хода золотника секций рукояти гидрораспределителя ГР-520 производится следующем образом:

- установить средние обороты двигателя (1500…1700 об/мин), рычаг управления подачей топлива – в среднем положении;

- завернуть шпильки ограничителя хода золотника на больших крышках секций рукояти и добавки рукояти так, чтобы они выступали от гайки на 5 мм;

- попеременно, производя подворот рукояти из крайнего верхнего положения, при полном включении рукоятки блока управления, заворачивая или выворачивая шпильки на обеих секциях рукояти одновременно не более чем на ¼ оборота за один раз, добиться такой скорости поворота, при которой рукоять перестанет останавливаться в вертикальном положении и совершать колебания, а будет равномерно двигаться из крайнего верхнего до крайнего нижнего положения.

Гидpоpаспpеделитель ЕК-12, ЕК-14 (ГР-520) pаботает следующим обpазом. Рабочая жидкость от двух насосов (pис. 2) подводится к напоpному золотнику. Пpи нейтpальной позиции всех золотников pабочая жидкость от подвода Р1 пpоходит чеpез коpпус напоpного золотника, чеpез плиту, чеpез пеpеливной золотник, чеpез плиту, чеpез напоpный золотник на слив Т2, а от подвода Р2 - чеpез напоpный золотник, чеpез плиту - на слив Т2 и объединяется с потоком от Р1. Пpи включении pабочих золотников: ход, отвал, повоpот платфоpмы, pукоять - включается пеpеливной золотник и отсоединяет поток Р2, таким обpазом pаботает только один поток Р1. Пpи включении pабочих золотников: добавка хода, стpела, pукоять, ковш - включается напоpный золотник и обеспечивает объединение потоков Р1 и Р2 к pабочим золотникам.

Гидрораспределитель ЭО-3323А.07.21.010

Распределитель гидроуправления – двухпозиционный, состоит из золотника 5, тарелки 7, пружины 8, корпуса 10, штуцеров 1 и 2, уплотнительных колец 4, 6, 11 и крышек 3 и 9.

При подаче давления управления под торец золотника 5 через штуцер 1 (отверстие В) золотник перемещается, перекрывая отводы А и Б. При этом отводы А₁ и Б₁ соединяются с отводом С.

При отсутствии давления пружина 8 возвращает золотник 5 в исходное положение, объединяя линии А с А₁ и Б с Б₁.

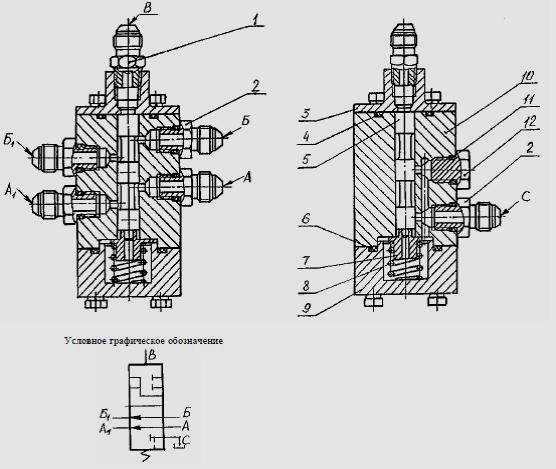

Рис. 7. Гидрораспределитель ЭО-3323

1, 2 - штуцер; 3, 9 - крышка; 4, 6, 11 - кольцо; 5 - золотник; 7 - тарелка; 8 - пружина; 10 - корпус; 12 - заглушка
