Мосты экскаватора ЕК-12, ЕК-14
Задний мост ЕК-12, ЕК-14
Задний мост экскаватора ЕК-12, ЕК-14 состоит из главной передачи, каpтеpа и ступиц колес вместе с находящимися в них деталями (планетаpной пеpедачей, полуосями, подшипниками и т.д.).
Главная передача 16 представляет собой отдельную сборочную единицу, которая может быть снята с экскаватора без разборки моста. Корпус 26 главной передачи соединен болтами с картером 14.
Вал-шестерня 23 главной передачи, которая приводится во вращение фланцем 24, связанным с выходным валом КПП, через шестерню 21 передает крутящий момент на приводные полуоси 15. Ограничительный болт 18 препятствует осевому биению шестерни 21. К диску шестерни 21 заклепками 30 присоединена чашка 17, в которой смонтирован дифференциал - механизм, обеспечивающий качение правого и левого ведущих колес экскаватора с различной скоростью (на поворотах или при движении по неровной дороге).
В состав дифференциала моста ЕК-12, ЕК-14 входит закрепленная в чашке 17 крестовина 22, на которую насажены четыре сателлита 20, имеющие возможность свободно вращаться на крестовине. Сателлиты находятся в постоянном зацеплении с двумя шестернями 19, жестко закрепленными на концах полуосей 15.

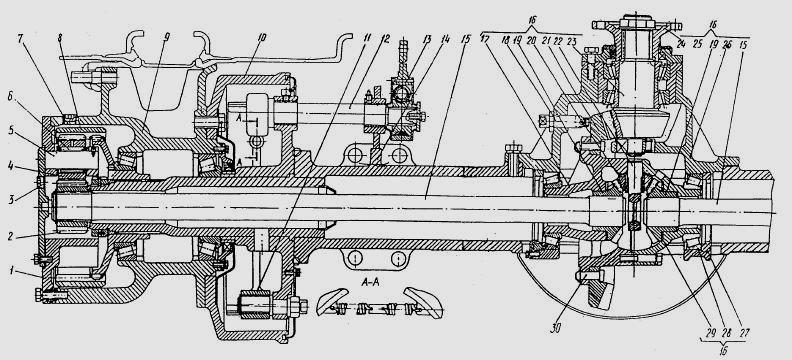

Рис. 1. Задний мост ЕК-12, ЕК-14
1 - водило; 2, 8, 19, 21 - шестерни; 3 - контрольное отверстие; 4, 20 - сателлиты; 5 - ось сателлита; 6 - игольчатый подшипник; 7 - сливное отверстие ступицы; 9 - ступица колеса; 10 - тормозной барабан; 11 - тормозная колодка; 12 - тормозной кулак; 13 - регулировочный рычаг; 14 - картер моста; 15 - полуось; 16 - главная передача; 17 - чашка; 18 - ограничительный болт; 22 - крестовина; 23 - вал-шестерня; 24 - фланец; 25 - регулировочные прокладки; 26 - корпус главной передачи; 27 - гайка; 28 - конический подшипник; 29 - шайба; 30 - заклепка.

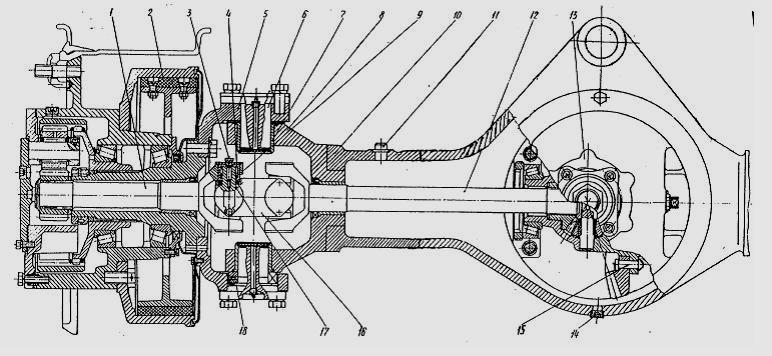

Рис. 2. Передний мост ЕК-12, ЕК-14
1, 12 - полуоси; 2 - фрикционная накладка; 3 - болт; 4 - крышка; 5 - суппорт; 6 - шкворень; 7 - втулка; 8 - поворотный кулак; 9 - игольчатый подшипник; 10 - картер; 11 - штифт; 13 - главная передача; 14 - сливная пробка; 15 - заклепка; 16 - сдвоенная вилка; 17 - крестовина; 18 - упорный подшипник.
Если экскаватор движется прямолинейно по ровной дороге, ведущие правые и левые колеса проходят равные пути. Сателлиты, поворачиваясь с крестовиной 22, относительно своих осей не вращаются, а их зубья как бы заклинивают обе полуосевые шестерни 19 и вращают их с одинаковой частотой.
При повороте, а также при движении по неровной дороге ведущие колеса экскаватора, движущиеся по внутреннему радиусу и испытывающие большие сопротивления дороги, начинают вращаться медленнее, чем колеса, движущиеся по внешнему радиусу и испытывающие меньшее сопротивление. При этом сателлиты 20, вращаясь вместе с крестовиной 22, начинают перекатываться по замедлившей свое вращение полуосевой шестерне 19. В результате начинают поворачиваться вокруг своих осей, увеличивая частоту вращения второй полуосевой шестерни 19 и колес, движущихся по внешнему радиусу.
Составная чашка 17 базируется в корпусе 26 на конических подшипниках 28. Для регулировки подшипников и зацепления конических шестерен главной передачи в процессе сборки моста служат бронзовые шайбы 29, гайки 27, регулировочные прокладки 25.
Крутящий момент от полуосей 15 к ступицам 9 передается через планетарный редуктор. Солнечная шестерня 2 жестко связана с полуосью и находится в зацеплении с тремя сателлитами 4, которые обкатываются по внутренним зубьям неподвижной коронной шестерни 8, приводя во вращение водило 1 и ступицу 9 колеса.
Передний мост ЕК-12, ЕК-14
Констpукция переднего моста экскаватора ЕК-12, ЕК-14 в основном аналогична конструкции заднего моста и имеет следующие отличия:
- корпус переднего моста состоит из картера 10, к которому с двух сторон приварены поворотные кулаки 8;
- в поворотные кулаки запрессованы втулки 7, в которых могут свободно поворачиваться на шкворнях 6 суппорты 5;
Упорные шариковые подшипники 18, входящие в расточки суппорта 5, воспринимают вертикальные нагрузки;
- передний мост имеет две пары полуосей: 1 и 12. Между собой каждая пара полуосей соединена сдвоенным карданным шарниром.
Кардан образован вилками полуосей 1 и 12, сдвоенной вилкой 16 и двумя крестовинами 17, установленными в вилки полуосей на игольчатых подшипниках 9. От выпадения подшипники удерживаются крышками 4 и болтами 3.
Смазка переднего и заднего мостов ЕК-12, ЕК-14
Смазка переднего и заднего мостов экскаватора ЕК-12, ЕК-14 производится маслом, которое заливается через резьбовые отверстия картеров и ступиц колес. Масло заливается до уровня контрольных отверстий, расположенных сбоку.
Перед заправкой маслом колесных редукторов ступицы колес необходимо повернуть так, чтобы контрольные отверстия заняли самое нижнее положение.
Слив отработанного масла производится через нижние отверстия.
Отверстия закрываются коническими пробками.
